Rychloběžné mlýny WHC
Rychloběžné mlýny (drtiče plastů) WHC jsou výkonné stroje navržené pro efektivní zpracování plastových materiálů (jako jsou PE, PP, PVC, PET, ABS...). Vhodné pro recyklaci velkých plastových dílů, jako jsou kryty spotřebičů nebo automobilové nárazníky.
SOLLAU CZ: Výhradní zastoupení mlýnů a drtičů WOBIDE pro ČR, SR a PL!
Jejich pokročilá konstrukce zajišťuje dlouhou životnost a vysoký výkon. Crushery řady WHC zvládají širokou škálu plastů a gumy, přičemž lze přizpůsobit rotory specifickým aplikacím.
Rychloběžné mlýny – spolehlivý výkon, rychlý servis, dostupné náhradní díly!
Rychloběžné mlýny řady WHC nabízí vynikající poměr cena/výkon, což ale v žádném případě neznamená kompromis v kvalitě. Za těmito stroji stojí 30 let zkušeností v oboru recyklace plastů a profesionální přístup na všech úrovních výroby.
- Všechny crushery jsou vyráběny v souladu s přísnými evropskými standardy, což dokládá CE certifikace i výroba podle norem ISO 9001.
- Klíčové komponenty jako řídicí elektronika pochází výhradně od renomovaných evropských výrobců Schneider a ABB, což garantuje dlouhodobou spolehlivost a bezproblémový provoz drtičů.

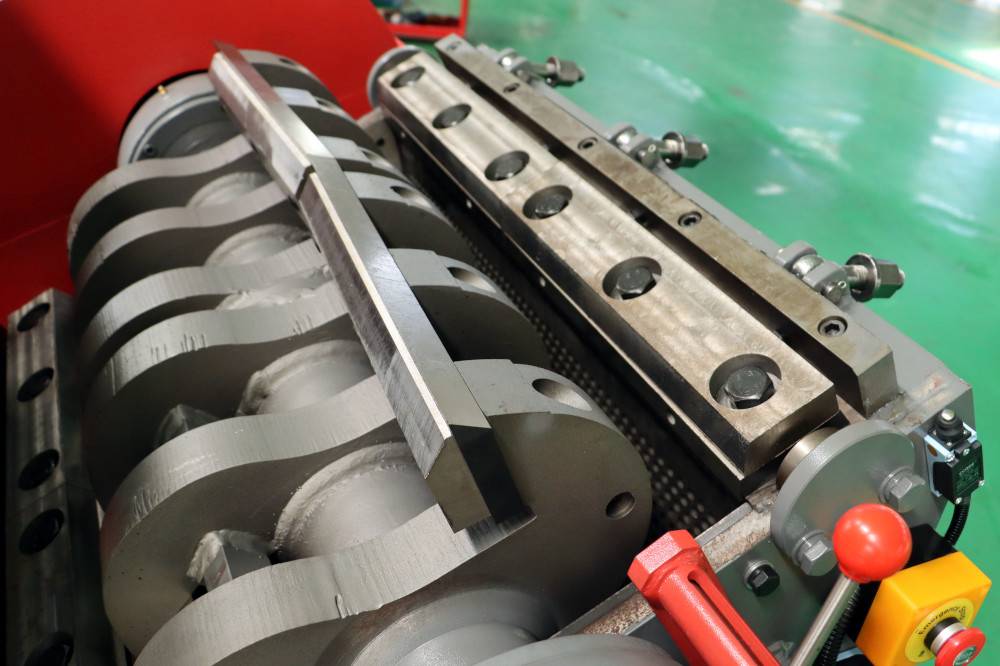

Hlavní hřídel na míru
- Hlavní hřídel je vyrobena z vysoce odolné svařované oceli s unikátním V-tvarovaným designem.
- Všechny hlavní hřídele byly podrobeny přísným testům dynamického a statického vyvážení, což zajišťuje jejich spolehlivý a bezproblémový chod

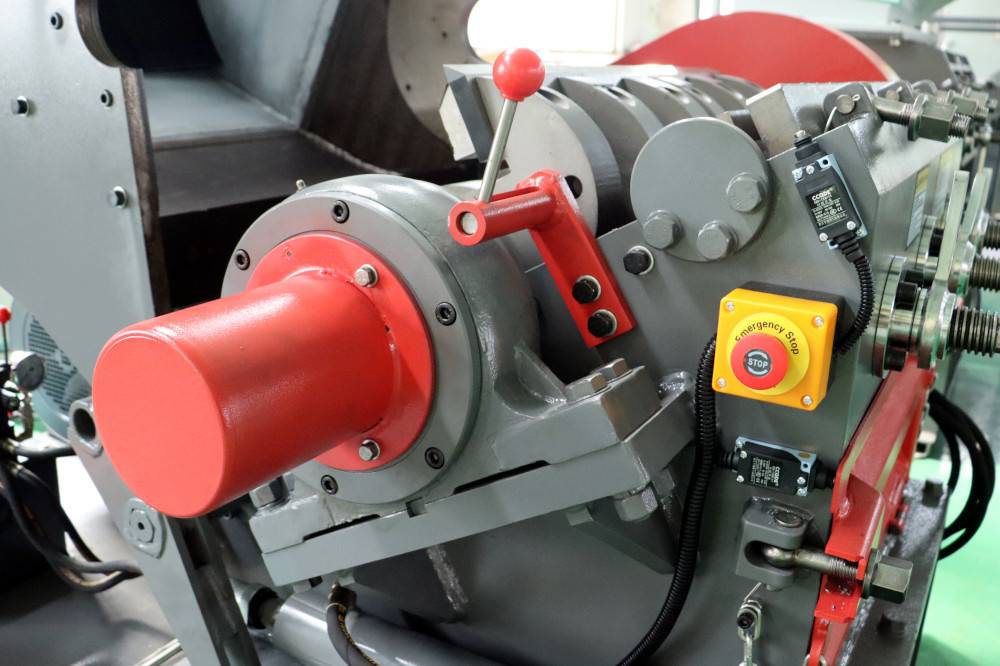

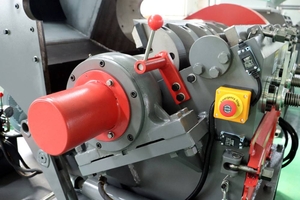

Vnější ložiskové uložení
Hlavní hřídel a těleso stroje jsou utěsněny těsnicím kroužkem, který účinně zabraňuje vniknutí rozdrcených materiálů do ložiska a prodlužuje tak jeho životnost.

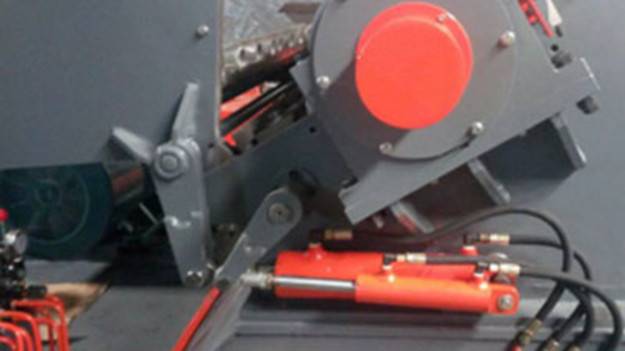

Hydraulický systém otevírání
Horní a dolní kryt i držák síta jsou ovládány hydraulicky, což je vhodné pro údržbu stroje a snadnou výměnu nožů a sít.
8 + 1 důvod, proč si vybrat rychloběžný mlýn WHC
Používáme prvotřídní legovanou ocel. Klíčové opotřebitelné součásti procházejí tepelným zpracováním a povrchovou úpravou odolnou proti opotřebení pro zvýšení odolnosti.
Naše drtiče jsou vybaveny vysoce výkonnými motory, které zajišťují výjimečnou stabilitu a účinnost, optimalizovaný výkon drcení a minimální prostoje.
Integrovaný hydraulický systém zjednodušuje výměnu sít a umožňuje snadné otevírání a zavírání tělesa stroje a poskytuje rychlý přístup pro čištění a výměnu nožů.
Náš elektrický řídicí systém obsahuje špičkové komponenty, přičemž jádro elektroniky Schneider/ABB je součástí standardní výbavy.
Rychloběžné mlýny WHC nabízejí vynikající cenu bez kompromisů v kvalitě, což je činí ideálním řešením pro náročné aplikace v oblasti recyklace plastů.
Konstrukce zahrnuje vysoce odolné opotřebitelné desky podél hlavního hřídele, které chrání těleso stroje před korozí a otěrem, a prodlužují tak provozní životnost i po delším používání.
Konfigurace rotoru ve tvaru písmene V zlepšuje řízení toku materiálu v drtící zóně. Tato konstrukční inovace snižuje rozptyl materiálu, minimalizuje ztráty výkonu a zlepšuje celkovou účinnost drcení ve srovnání s tradičními konstrukcemi rotorů.
Rotorové i statorové nože jsou vyrobeny z oceli D2, která je známá svou vynikající odolností proti opotřebení a prodlouženou životností, což zajišťuje lepší dlouhodobý výkon.
U modelů s více než pěti řadami nožů rotoru je součástí dodávky standardní přípravek pro nastavení nožů. Tento přípravek zkracuje dobu výměny nožů a zvyšuje efektivitu provozu, čímž zajišťuje rychlejší obrátku a trvalý vysoký výkon.
Drtiče WHC jsou dostupné v několika variantách dle kapacity a požadavků zákazníka:
| Model Parametry |
WHC 600/350 | WHC 600/450 | WHC 800/450 | WHC 800/600 | WHC 1000/600 | WHC 1200/600 | WHC 1200/800 |
|---|---|---|---|---|---|---|---|
| Délka hlavní hřídele (mm) | 600 | 600 | 800 | 800 | 1000 | 1200 | 1200 |
| Průměr hlavní hřídele (mm) | 350 | 450 | 450 | 600 | 600 | 600 | 800 |
| Otáčky hlavní hřídele (ot./min.) | 520 | 520 | 520 | 500 | 500 | 500 | 480 |
| Rotorové nože (ks) | 2x3 | 2x3 | 2x3 | 2x5 | 2x5 | 2x5 | 2x5/2x7 |
| Statorové nože (ks) | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Hnací výkon (KW) | 22 | 30 | 37 | 55 | 75 | 90 | 132/160 |
| Hydraulický výkon (KW) | 1,1 | 1,5 | 1,5 | 1,5 | 1,5 | 3 | |
| Průměr ok síta (mm) | 10 - 50 | 10 - 50 | 10 - 50 | 10 - 50 | 10 - 50 | 10 - 50 | 10 - 50 |
| Vstup (mm) | 600x605 | 700x605 | 850x810 | 900x810 | 1050x1020 | 1050x1220 | 1250x1220 |
| Rozměry (mm) Délka Šířka Výška |
1 650 1 220 2 100 |
2 130 1 340 2 590 |
2 130 1 540 2 690 |
2 235 1 600 3 220 |
2 445 1 885 3 330 |
2 650 2 120 3 450 |
3 210 2 230 4 050 |
| Hmotnost (kg) | 1 450 | 2 600 | 2 700 | 4 350 | 4 500 | 5 500 | 10 000 |

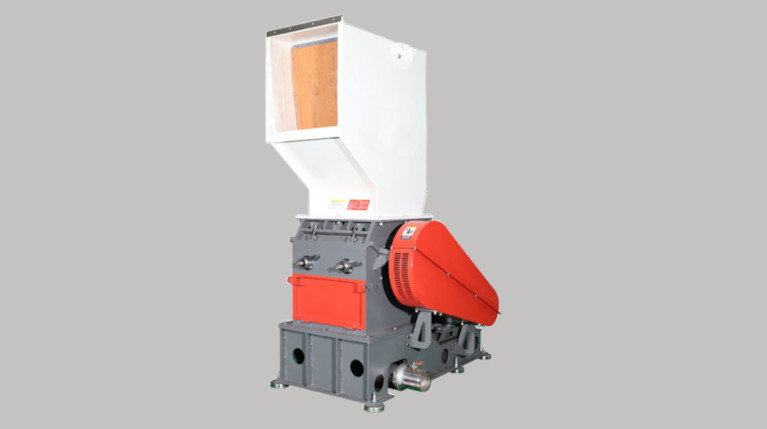

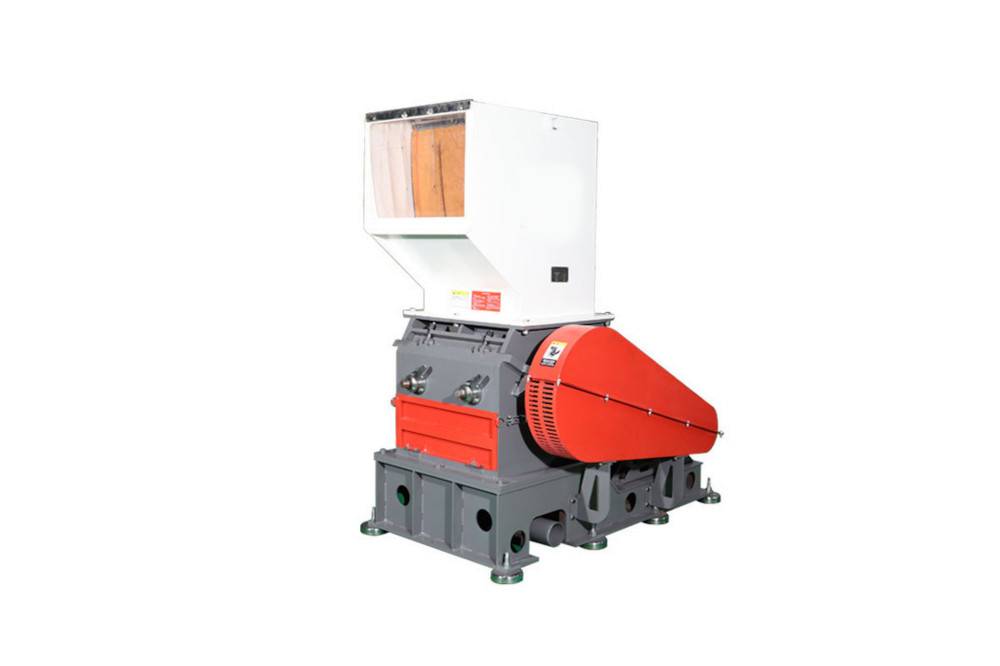

WHC 600/350
- Délka hlavní hřídele: 600 (mm)
- Hnací výkon: 22 kW
- Vstupní otvor: 600 x 605 mm
- Kapacita: 300 – 600 kg/h
| Model | Délka hlavní hřídele (mm) | Průměr hlavní hřídele (mm) | Otáčky hlavní hřídele (ot./min.) | Rotorové nože (ks) | Statorové nože (ks) |
|---|---|---|---|---|---|
| WHC 600/350 | 600 | 350 | 520 | 2x3 | 4 |
| Model | Hnací výkon (KW） | Hydraulický výkon (KW) | Průměr ok síta (mm） | Vstup (mm） | Rozměry (D*Š*V）(mm） | Hmotnost (kg） |
|---|---|---|---|---|---|---|
| WHC 600/350 | 22 | 10 - 50 | 600x605 | 1650*1220*2100 | 1 450 |

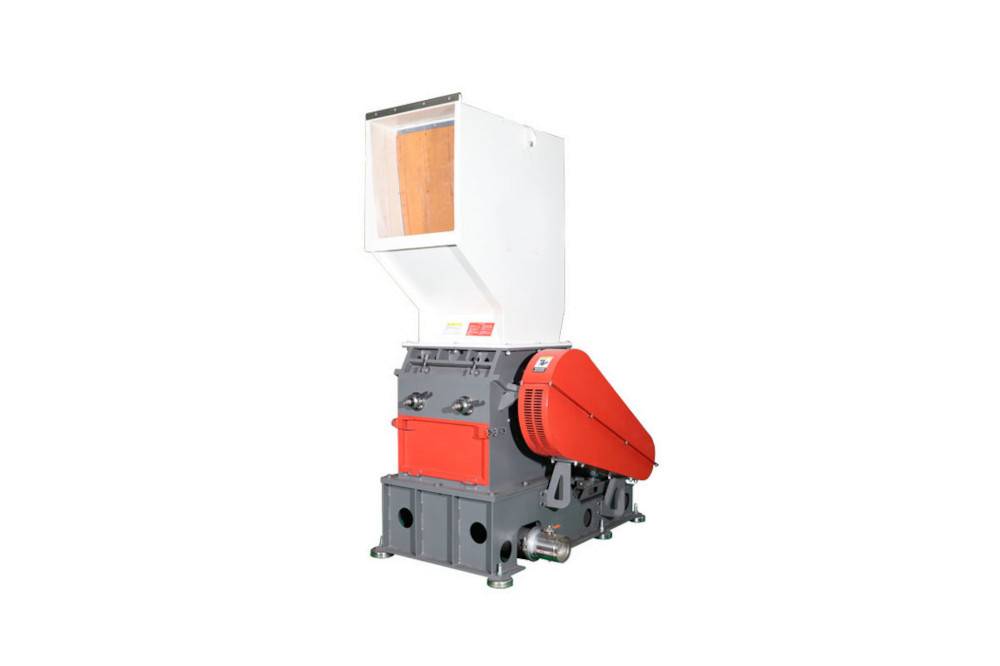

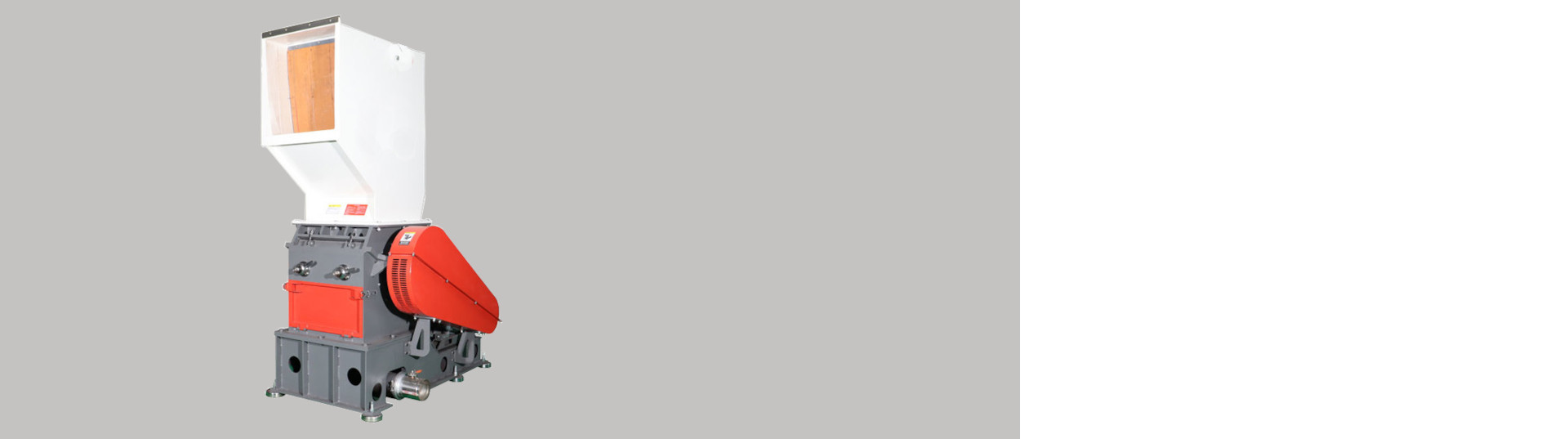

WHC 600/450
- Délka hlavní hřídele: 600 (mm)
- Hnací výkon: 30 kW
- Vstupní otvor: 700 x 605 mm
- Kapacita: 300 - 600 kg/h
| Model | Délka hlavní hřídele (mm) | Průměr hlavní hřídele (mm) | Otáčky hlavní hřídele (ot./min.) | Rotorové nože (ks) | Statorové nože (ks) |
|---|---|---|---|---|---|
| WHC 600/450 | 600 | 450 | 520 | 2x3 | 4 |
| Model | Hnací výkon (KW） | Hydraulický výkon (KW) | Průměr ok síta (mm） | Vstup (mm） | Rozměry (D*Š*V）(mm） | Hmotnost (kg） |
|---|---|---|---|---|---|---|
| WHC 600/450 | 30 | 1,1 | 10 - 50 | 700x605 | 2130*1340*2590 | 2 600 |

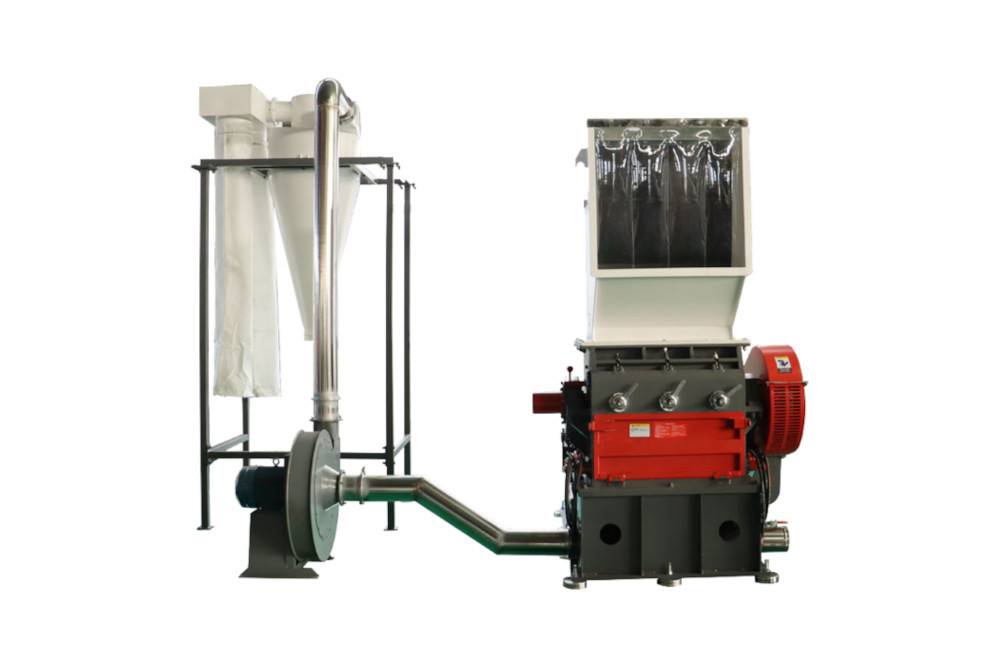

WHC 800/450
- Délka hlavní hřídele: 800 (mm)
- Hnací výkon: 37 kW
- Vstupní otvor: 850 x 810 mm
- Kapacita: 500 - 800 kg/h
| Model | Délka hlavní hřídele (mm) | Průměr hlavní hřídele (mm) | Otáčky hlavní hřídele (ot./min.) | Rotorové nože (ks) | Statorové nože (ks) |
|---|---|---|---|---|---|
| WHC 800/450 | 800 | 450 | 520 | 2x3 | 4 |
| Model | Hnací výkon (KW） | Hydraulický výkon (KW) | Průměr ok síta (mm） | Vstup (mm） | Rozměry (D*Š*V）(mm） | Hmotnost (kg） |
|---|---|---|---|---|---|---|
| WHC 800/450 | 37 | 1,5 | 10 - 50 | 850x810 | 2130*1540*2690 | 2 700 |

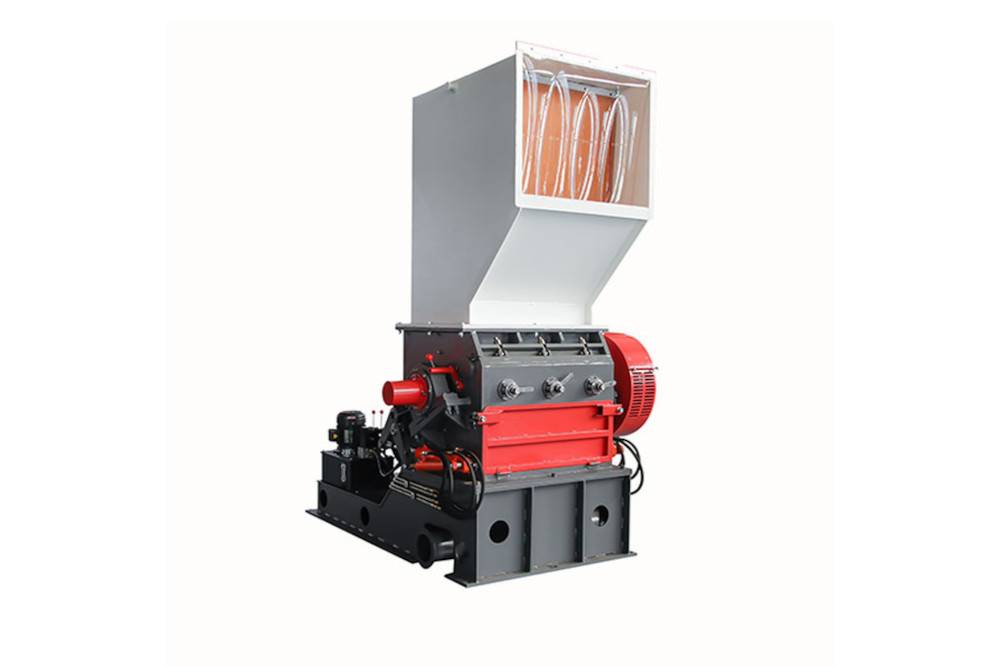

WHC 800/600
- Délka hlavní hřídele: 800 (mm)
- Hnací výkon: 55 kW
- Vstupní otvor: 900 x 810mm
- Kapacita: 500 - 800 kg/h
| Model | Délka hlavní hřídele (mm) | Průměr hlavní hřídele (mm) | Otáčky hlavní hřídele (ot./min.) | Rotorové nože (ks) | Statorové nože (ks) |
|---|---|---|---|---|---|
| WHC 800/600 | 800 | 600 | 500 | 2x5 | 4 |
| Model | Hnací výkon (KW） | Hydraulický výkon (KW) | Průměr ok síta (mm） | Vstup (mm） | Rozměry (D*Š*V）(mm） | Hmotnost (kg） |
|---|---|---|---|---|---|---|
| WHC 800/600 | 55 | 1,5 | 10 - 50 | 900x810 | 2235*1600*3220 | 4 350 |

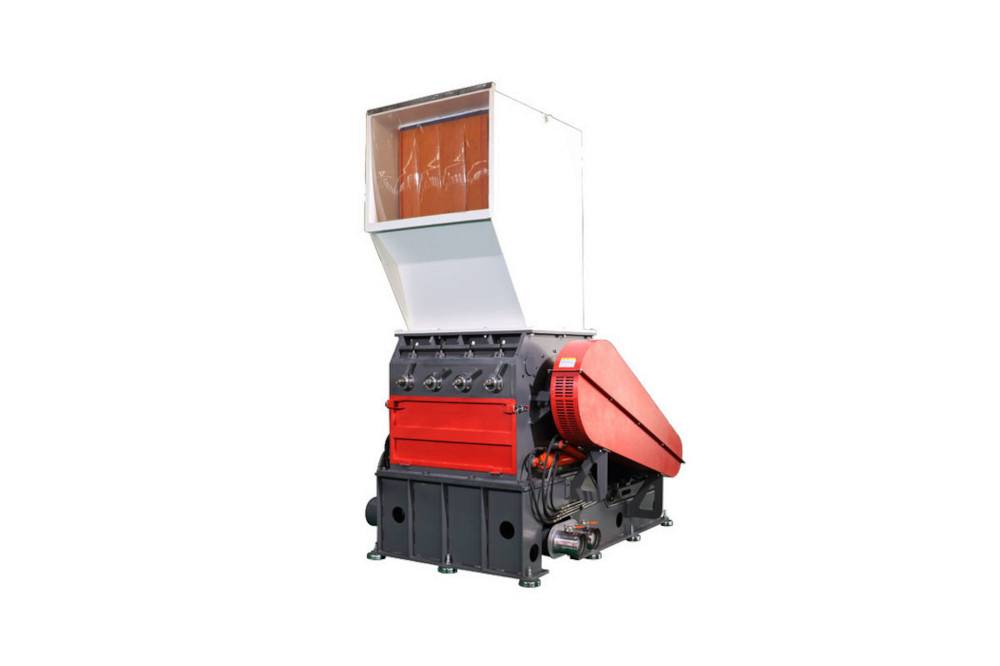

WHC 1000/600
- Délka hlavní hřídele: 1000 (mm)
- Hnací výkon: 75 kW
- Vstupní otvor: 1050 x 1020 mm
- Kapacita: 700 - 1000 kg/h
| Model | Délka hlavní hřídele (mm) | Průměr hlavní hřídele (mm) | Otáčky hlavní hřídele (ot./min.) | Rotorové nože (ks) | Statorové nože (ks) |
|---|---|---|---|---|---|
| WHC 1000/600 | 1000 | 600 | 500 | 2x5 | 4 |
| Model | Hnací výkon (KW） | Hydraulický výkon (KW) | Průměr ok síta (mm） | Vstup (mm） | Rozměry (D*Š*V）(mm） | Hmotnost (kg） |
|---|---|---|---|---|---|---|
| WHC 1000/600 | 75 | 1,5 | 10 - 50 | 1050x1020 | 2445*1885*3330 | 4 500 |

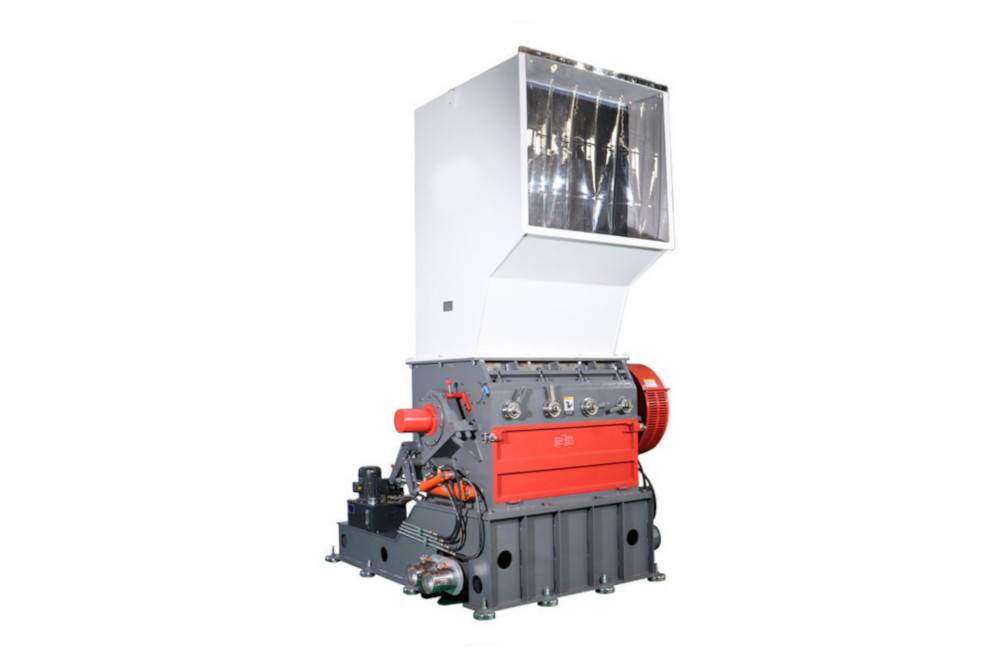

RM 1200/600
- Délka hlavní hřídele: 1200 (mm)
- Hnací výkon: 90 kW
- Vstupní otvor: 1050 x 1220 mm
- Kapacita: 1000 - 1500 kg/h
| Model | Délka hlavní hřídele (mm) | Průměr hlavní hřídele (mm) | Otáčky hlavní hřídele (ot./min.) | Rotorové nože (ks) | Statorové nože (ks) |
|---|---|---|---|---|---|
| WHC 1200/600 | 1200 | 600 | 500 | 2x5 | 4 |
| Model | Hnací výkon (KW） | Hydraulický výkon (KW) | Průměr ok síta (mm） | Vstup (mm） | Rozměry (D*Š*V）(mm） | Hmotnost (kg） |
|---|---|---|---|---|---|---|
| WHC 1200/600 | 90 | 1,5 | 10 - 50 | 1050x1220 | 2650*2120*3450 | 5 500 |

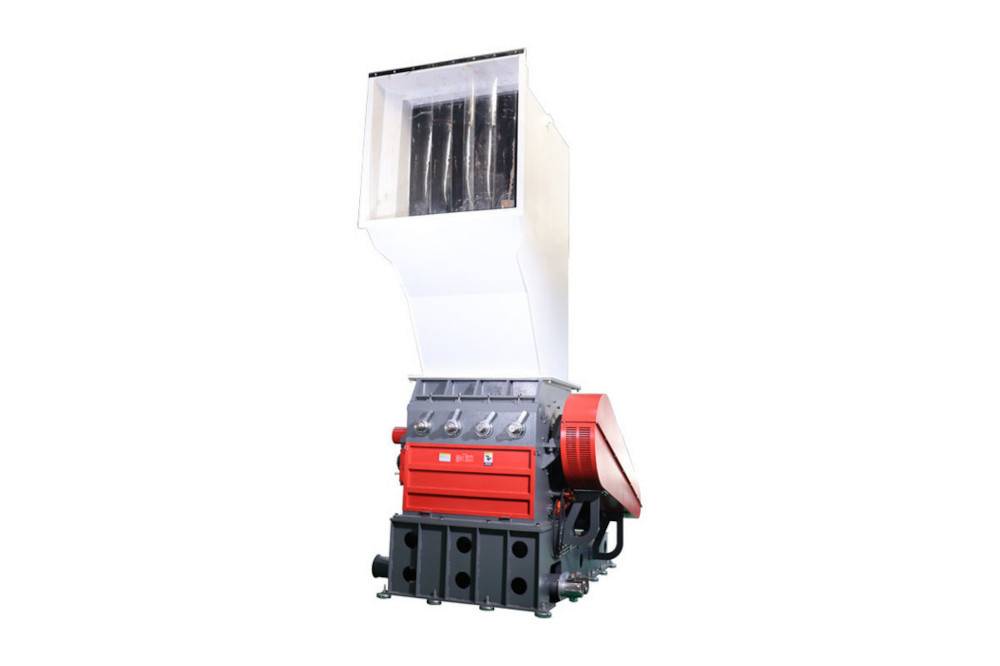

WHC 1200/800
- Délka hlavní hřídele: 1200 (mm)
- Hnací výkon: 132/160 kW
- Vstupní otvor: 1250 x 1220 mm
- Kapacita: 1000 - 1500 kg/h
| Model | Délka hlavní hřídele (mm) | Průměr hlavní hřídele (mm) | Otáčky hlavní hřídele (ot./min.) | Rotorové nože (ks) | Statorové nože (ks) |
|---|---|---|---|---|---|
| RM 1200/800 | 1200 | 800 | 480 | 2x5/2x7 | 4 |
| Model | Hnací výkon (KW） | Hydraulický výkon (KW) | Průměr ok síta (mm） | Vstup (mm） | Rozměry (D*Š*V）(mm） | Hmotnost (kg） |
|---|---|---|---|---|---|---|
| WHC 1200/800 | 132/160 | 3 | 10 - 50 | 1250x1220 | 3210*2230*4050 | 10 000 |

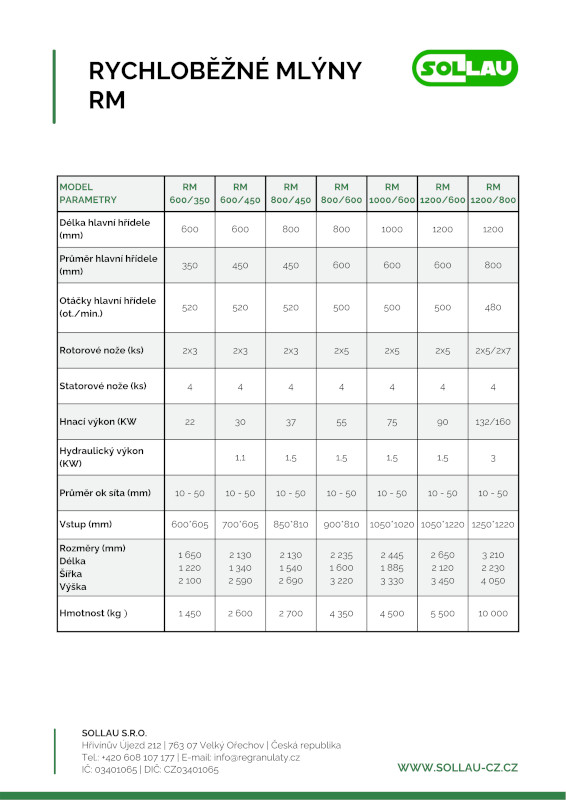

Rozměrová tabulka rychloběžných mlýnů RM
